SEM测试案例—粉末样品

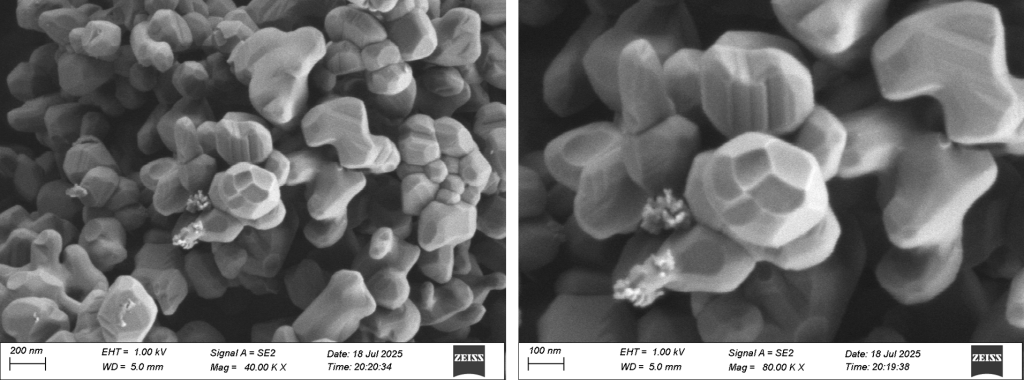

墨粉样品

打印定影不劳? 来给墨粉做个“电镜体检”吧！看下颗粒是否圆润（流动性），大小是否异常（定影均匀性），表面有无异常（添加剂是否脱落）。微观找病因，宏观提品质！

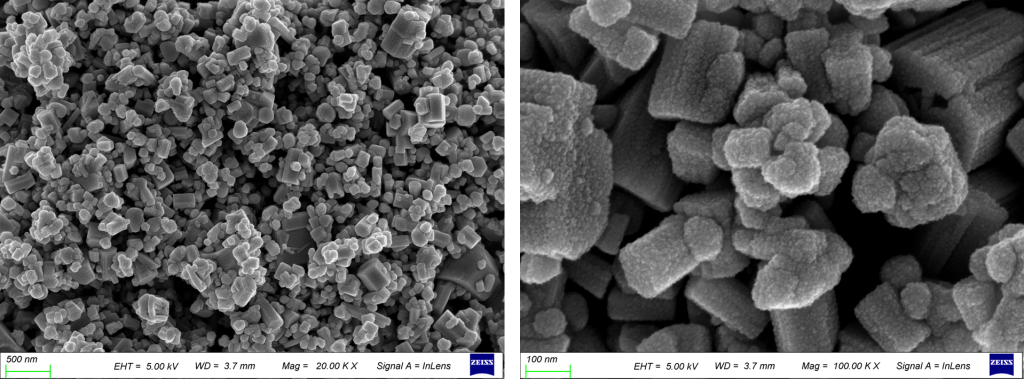

合金粉末样品

材料的微观结构决定着它的宏观性能。电镜之下，百纳米尺度的片状与柱状结构清晰显现—–大家猜猜看，这种形貌会是“强韧性”的象征，还是“高活性”的标志？

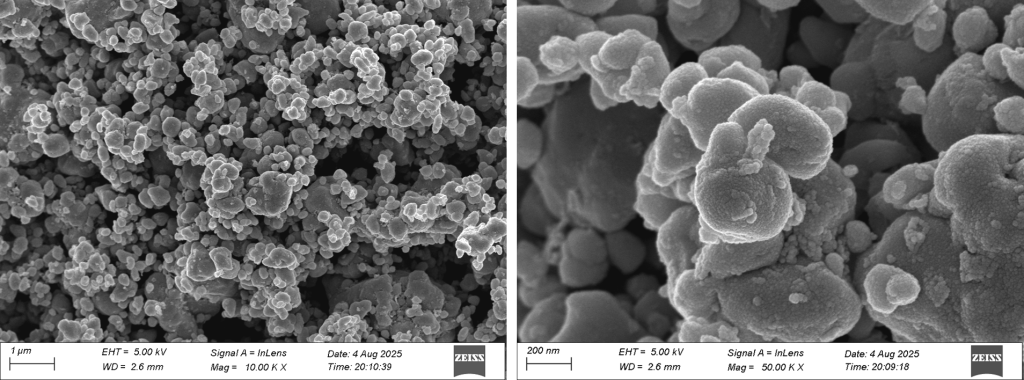

氧化铝粉末样品（不导电样品不喷金直接拍摄形貌）

完全不导电的氧化铝粉末，在不喷金的情况话，采用低电压高分辨成像技术，可清晰观察到其表面的纳米台阶状结构。

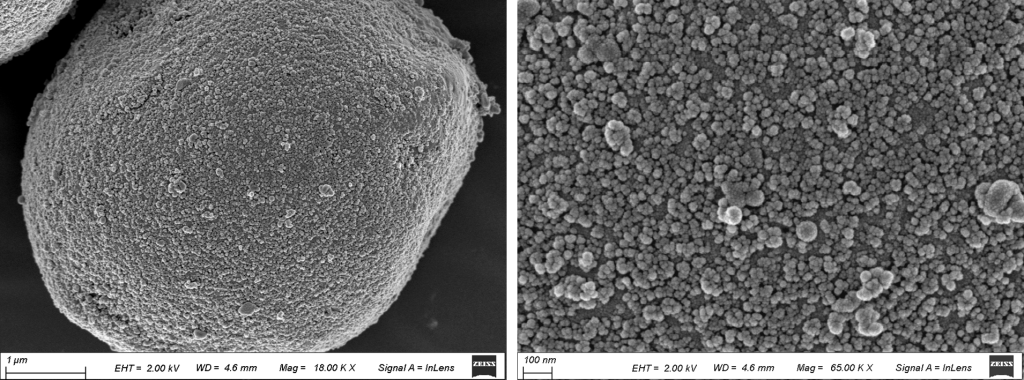

完全不导电的氧化铝粉末，在不喷金的情况下，用SE2探测器（抗荷电能力强）可清晰表征出不同尺寸的球状结构及球表面的纹理。

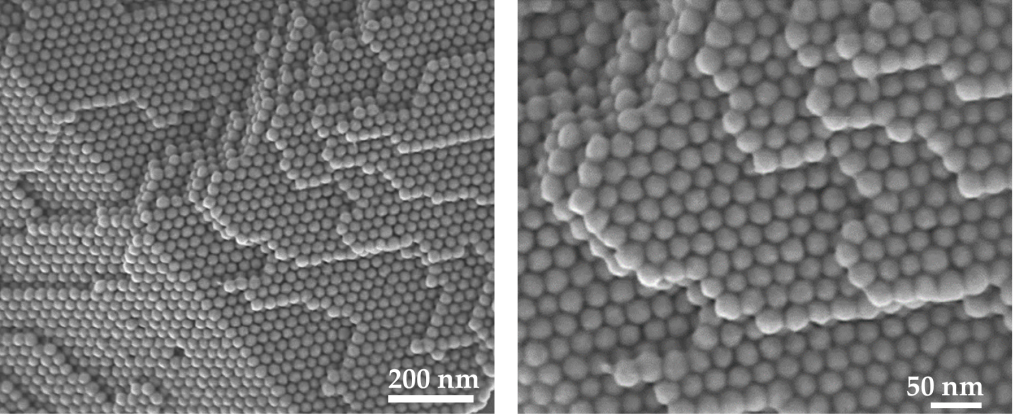

磷酸铁锂粉末

看不透形貌，如何掌控寿命？通过高分辨电镜成像，清晰表征磷酸铁锂颗粒的形貌、尺寸及分布状态，让电池性能的每一次衰减/提升，都有“据”可查。

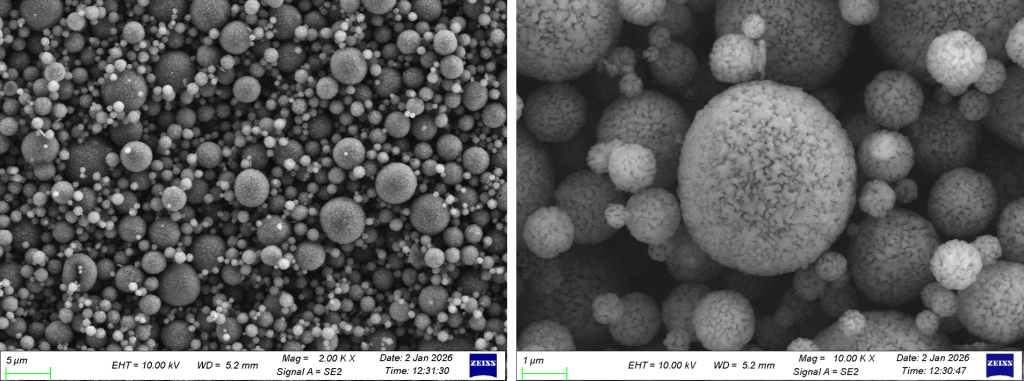

四氧化三铁磁性粉末

样品带磁性能不能做电镜？可以！无漏磁的物镜技术，可有效避免磁场干扰，让您在电镜下看到磁性样品真实的微观结果，而不是“磁化扭曲”的假象。

进行粉末样品的SEM测试，从样品前处理、制样方法、导电性处理到参数设置，每个环节都有不少需要注意的地方。

核心是确保样品完全干燥、纯净。任何水分或挥发性物质都会污染电镜的真空系统。若粉末易团聚，可考虑用研钵轻轻研磨（避免破坏原始形貌）。对于特细或量极少的样品，可以取微量粉末分散在乙醇等易挥发溶剂中，用超声波分散均匀。

根据粉末的尺寸和特性，主要有三种制样方法，可以参考下表进行选择：

制样方法	适用场景	关键操作步骤
导电胶粘结法	大多数粉末样品，特别是尺寸大于1微米的颗粒。	1. 剪一块导电胶贴在样品台上。 2. 用牙签挑取少量粉末，均匀撒在导电胶上。 3. 轻敲样品台基底，使粉末分散并震落未粘牢的颗粒。 4. 关键一步：用洗耳球或压缩空气罐垂直或倾斜吹扫样品，彻底清除所有未固定住的松散粉末。
分散液滴法	纳米级粉末（如尺寸小于100nm），或需要精细观察颗粒原始状态时。	1. 将微量粉末溶于无水乙醇等易挥发溶剂中，超声分散成均匀的悬浊液。 2. 用滴管或牙签取一滴悬浊液，滴在硅片或干净平滑的基底上。 3. 静置，待溶剂自然挥发干燥。 4. 将带有样品的硅片用导电胶粘在样品台上。
液体导电胶固定法	粒径较大的颗粒（如砂粒），或颗粒不易固定在普通导电胶上时。	1. 在样品台上滴一小滴液体导电胶（如银胶）。 2. 将颗粒轻压入胶中，确保其上表面露出，避免被胶覆盖。 3. 待导电胶完全固化后进行观察。

粉末样品大多不导电，在电子束轰击下容易积累电荷，导致图像异常亮、畸变或飘移，这就是荷电效应。需要根据情况选择方案：

参数调整：根据样品特性和观察目的，选择合适的工作距离和加速电压。通常使用二次电子探测器来观察粉末的表面形貌。
应对样品飘移：如果图像在拍摄过程中发生移动或模糊，可能是由多种原因造成的：
- 固定不牢：重新制样，确保粉末被牢固固定。
- 导电胶收缩：尤其是碳导电胶受电子束照射可能会收缩。可以等待其稳定后再拍照，或缩短单张图片的采集时间。
- 导电性差：改善导电性（如喷金）或使用低真空模式。

磁性粉末（如铁、钴、镍及其氧化物）在SEM中风险很高，其自身磁场会干扰电子束路径，导致图像畸变，甚至可能被镜头磁力吸起，造成严重的设备污染和损坏。如果你的样品有磁性，务必在测试前与工程师充分沟通，评估风险并寻找替代方案。
