SEM测试案例-纳米花样品

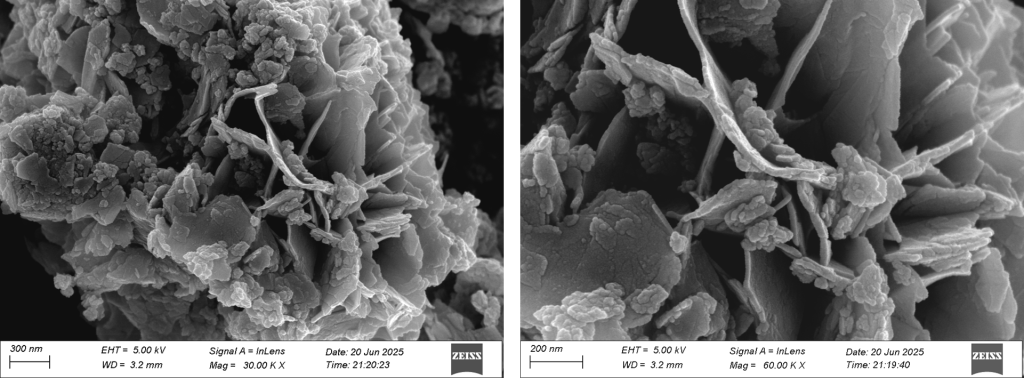

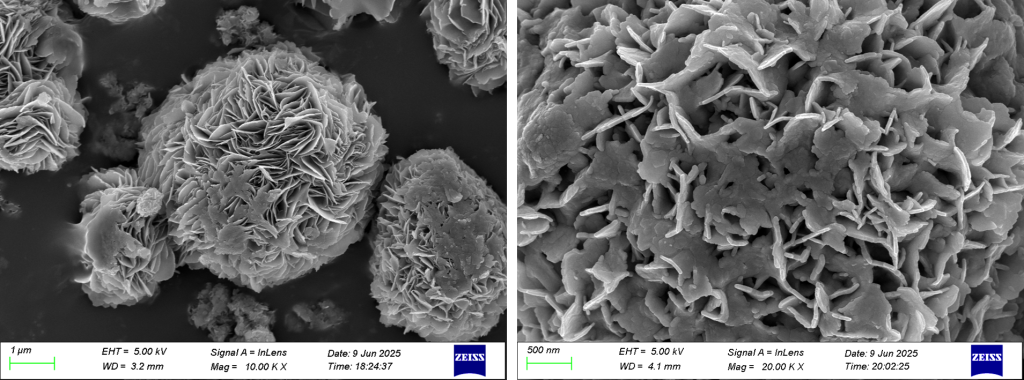

在电镜里，这些由纳米片自组装而成的“花朵”曾因荷电效应而模糊不清。但通过优化参数，我们可以清晰看到它在纳米尺度上绽放的真实容颜。

Tips

对纳米花这类精细结构进行SEM测试，要想获得清晰、真实的图像，关键在于做好样品的分散/固定、导电处理和参数优化。

🧪 样品制备：核心在于分散与固定

纳米花样品通常以粉末形式存在，制备的核心目标是既要让它们分散开，又要牢固地固定在样品台上。

• 分散方法：为了防止纳米花团聚，可以取少量样品粉末，加入无水乙醇等易挥发的分散剂中，进行超声处理（通常5-10分钟），使其均匀分散。特别是对于结构脆弱的新鲜样品，分散在无水乙醇后滴加到硅片上进行测试，能有效保持其原始分级结构。
• 固定方法：将分散好的悬浊液滴加到干净的基底（如硅片）上，待溶剂完全挥发干燥后，再用导电胶将基底粘在样品台上。
• 关键要点：
  1. 彻底干燥：样品必须完全干燥，不含水分或易挥发物，否则在真空中会挥发，污染镜筒并导致图像模糊。
  2. 避免过量：粉末用量不宜过多，薄薄一层即可，否则容易造成喷金时底层导电性不佳。
  3. 清除浮粉：如果是直接将粉末撒在导电胶上，固定后一定要用洗耳球轻轻吹掉未粘牢的粉末，防止其污染电镜内部。

🔌 导电性处理：纳米级观察的关键

纳米花样品多为非导电材料，若不经处理，观察时会产生充电效应，导致图像畸变、漂移甚至无法聚焦。

• 镀膜：进行离子溅射镀膜，镀上一层几纳米厚的导电层（如金、铂等）。注意：镀层厚度要适中，既要形成导电通路，又不能太厚而掩盖纳米花精细的表面形貌。
• 如果要做成分分析：若后续需要进行能谱分析（EDS），则不能镀金属膜，因为金属膜会吸收X射线，严重影响定量分析的准确性。此时应选择镀碳膜。
• 确保导通：用导电胶将样品（或基底）与样品台可靠连接，确保电荷能顺利导走。

⚙️ 电镜参数优化：看清细节的技巧

选择合适的电镜工作参数，是获得高分辨率图像的保障。

• 加速电压：对于纳米花这种精细的表面结构，推荐使用低加速电压。这样可以减少电子束对样品的损伤，并有效减轻非导电样品的充电效应，从而获得更真实的表面细节。
• 探针电流：使用小束流进行观察，这有助于实现高分辨率成像，并减少电子束对样品的损伤和热漂移。
• 探测器选择：观察纳米花的立体形貌，应使用二次电子探测器，它对样品表面非常敏感，能呈现丰富的三维细节。

💡 其他重要提醒

• 警惕磁性：如果纳米花样品具有磁性，必须先进行消磁处理，否则会严重干扰电子束，降低分辨率，甚至损坏电镜的物镜光阑。
• 减少漂移：确保样品固定牢固，如果长时间扫描发现图像有漂移，可以尝试缩短单次扫描时间，使用帧平均模式来叠加图像以提高信噪比。
